X射线衍射仪是一种利用X射线在晶体中的衍射现象来获得衍射后X射线信号特征，经过处理得到衍射图谱的仪器。X射线衍射仪能够提供关于材料的晶体结构、晶格常数等详细信息，是材料科学研究中不可或缺的工具。它广泛应用于材料、化学、生物、医药、陶瓷、冶金、矿产等领域，用于晶体结构分析、物相分析、晶粒尺寸和晶体结构分析等。

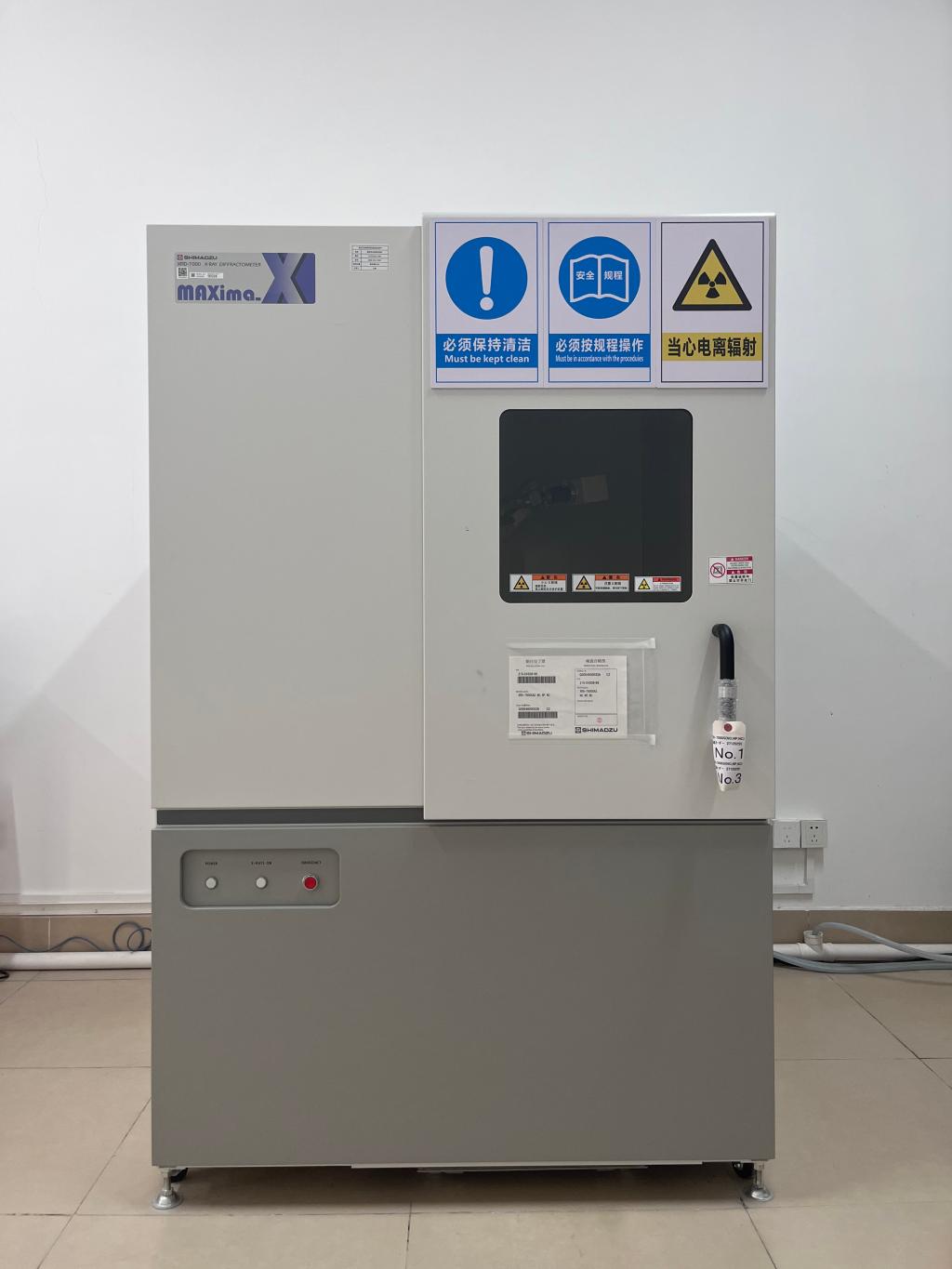

图1 X射线衍射仪（型号：XRD-7000）
一、工作原理
X射线衍射仪的工作原理基于布拉格定律，当X射线照射到晶体时，晶体中的原子会散射X射线，产生衍射现象。衍射波叠加的结果使射线的强度在某些方向上加强，在其他方向上减弱。通过分析衍射结果，可以获得晶体结构信息。X射线衍射仪通常包括X射线发生系统、测角及探测系统和记录和数据处理系统。

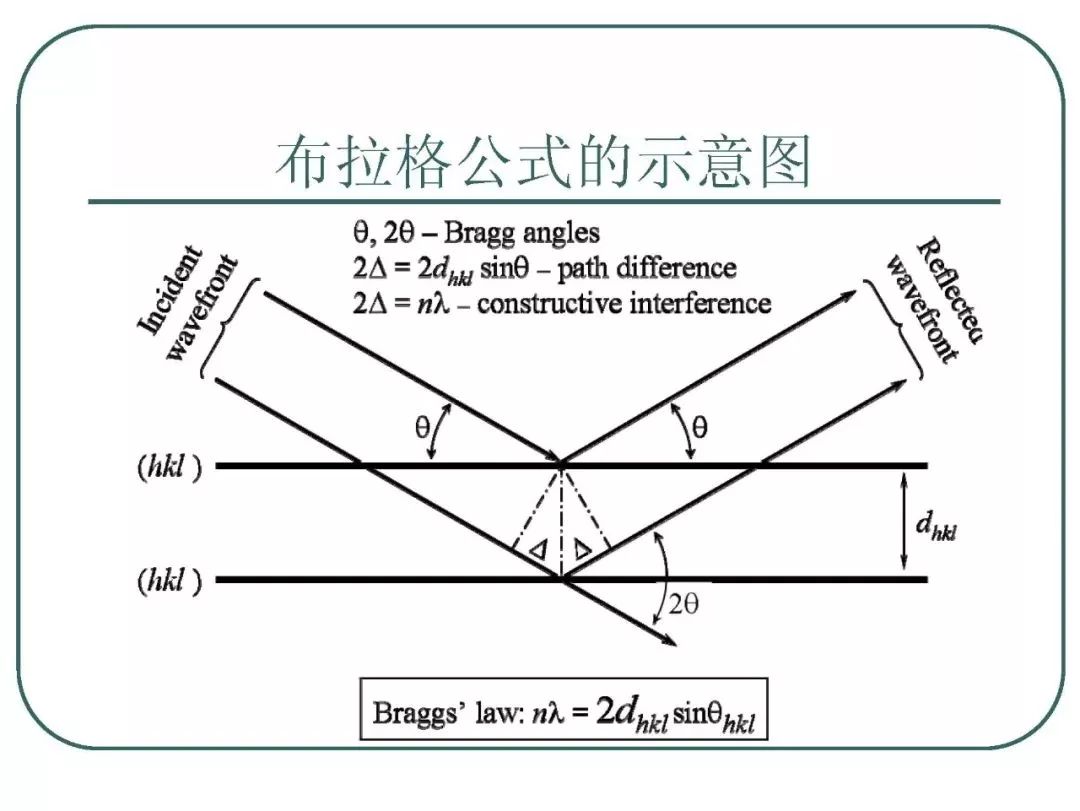

图2 X射线衍射原理图
二、技术参数
最大输出功率 |
3 kW |
光管焦斑 |
0.4mm*12mm |
最大管电压 |
60 kV |
扫描范围 |
-12°-164°（2θ） |
最大管电流 |
80 mA |
测角仪半径 |
200-275 mm |
光管类型 |
Cu靶材 |
最高定位速度 |
1000°/min（2θ） |
光管功率 |
2.2 kW |
扫描模式 |
连续/步进扫描 |
三、应用范围
X射线衍射仪在多个领域有广泛应用，包括但不限于：1. 物相定性与定量分析；2. 结晶度的测定；3. 精密测定点阵参数；4. 晶体结构分析；5. 晶粒尺寸分析；6. 薄膜样品分析；7. 应力的测定。
